패키지 다이어그램(Package)

1. 패키지 다이어그램



요소들을 그룹화한 패키지 간의 의존 관계를 표현한 것

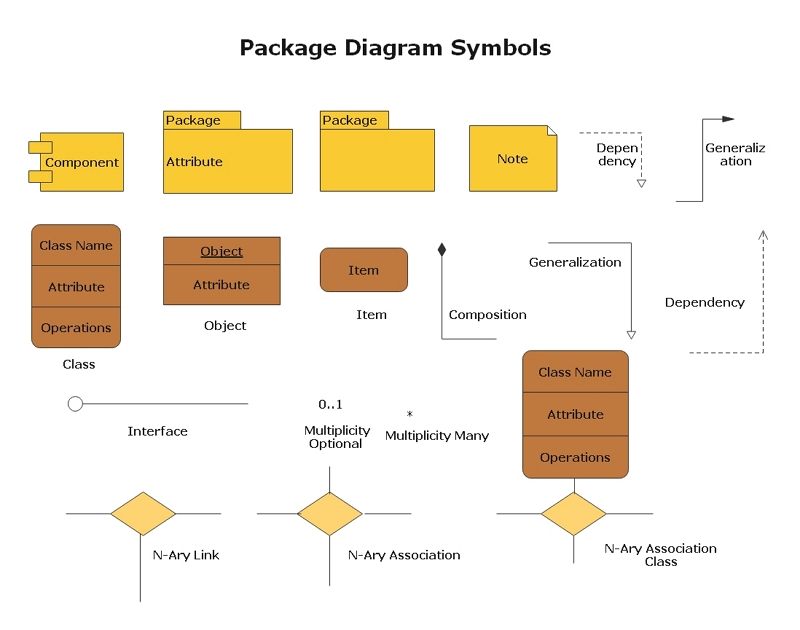

2. 패키지 다이어그램의 구성요소



출처 : https://www.edrawmax.com/article/package-diagram-uml.html



(1) 패키지 : 객체들을 그룹화 한것

- 단순 표기법 : 패키지 안에 패키지 이름만 표현

- 확장 표기법 : 패키지 안에 요소까지 표현

(2) 객체 : 유스케이스, 클래스, 인터페이스 ,테이블 등의 패키지에 포함될 수 있는 다양한 요소들

(3) 의존 관계 : 점선 화살표로 표현, 스트레오타입을 이용해 의존 관계를 구체적으로 표현

- <<import>> : 패키지에 포함된 객체들을 직접 가져와서 이용하는 관계

- <<access>> : 인터페이스를 통해 패키지 내의 객체에 접근하여 이용하는 관계



출처 :  정보처리기사 실기 2024 기본서 / 저자 : 길벗알앤디(김정준, 강윤석, 김용갑, 김우경)  / 출판사 : 길벗
